電源模塊
概述
電源模塊輸入L，N為交流220V，L為火線，N為零線。輸出為直流12V，直流12V為正，直流GND為負。兩個485數據接口方便用戶接線，電源模塊與照明模塊之間用專用導線插頭直接接入即可。V為12V正，G為12V負，采用導軌安裝。
? 概述
電源模塊輸入L，N為交流220V，L為火線，N為零線。輸出為直流12V，直流12V為正，直流GND為負。兩個485數據接口方便用戶接線，電源模塊與照明模塊之間用專用導線插頭直接接入即可。V為12V正，G為12V負，采用導軌安裝。
? 基本參數
? ? ? ●?輸入電源：AC220+-10%；
? ? ??●?輸出電壓：DC12V；
? ? ??●?額定輸出電流：3.5A；
? ? ??●?抗浪涌、抗諧波；
? ? ??●?超負荷、過電流保護；
? ? ??●?短路保護；
? ? ??●?安裝方式：35mm標準導軌安裝；
? ? ??●?外形尺寸：72mm*100mm*65mm

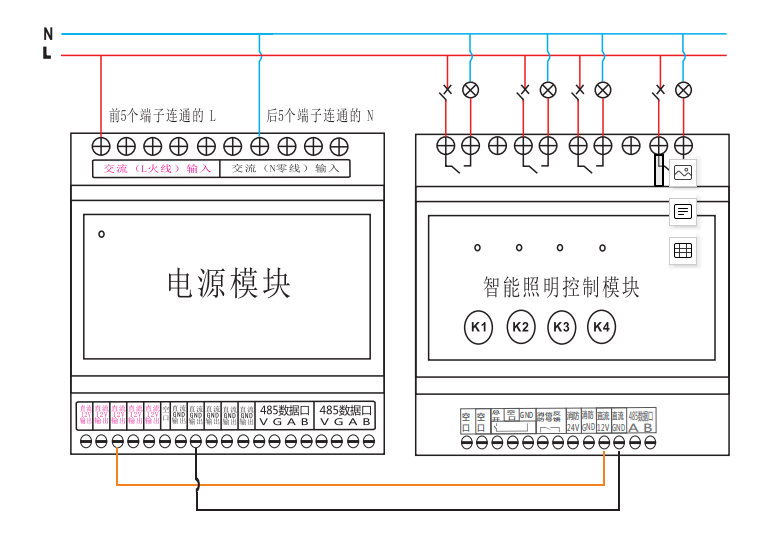

? 接線圖
